Thang máy gia đình có kích thước như thế nào?

Khi tiếp xúc với khách hàng chúng tôi đã gặp một trường hợp rất đặc biệt, khách hàng đó khi chuẩn bị xây nhà đã sang nhà một người bạn và dùng thước để đo kích thước trong lòng cabin và lấy kích thước đó để làm kích thước xây dựng. Đây là một việc rất là sai lầm, bởi lẽ kích thước xây dựng bao giờ cũng sẽ lớn hơn kích thước cabin bởi vì còn phải có không gian cho đối trọng, rail dẫn hướng, cửa thang máy,...

1. Vậy kích thước thang máy gia đình được tính như thế nào? kích thước nhỏ nhất để lắp được thang máy gia đình là bao nhiêu?

Hiện tại chúng tôi đang cung cấp cầu thang máy dùng cho nhà gia đình với 3 mức tải trọng khác nhau là thang 250kg, cầu thang máy 300kg và thang máy gia đình tải trọng 350kg mỗi loại thang máy có mỗi kích thước khác nhau. Trong từng bài viết chúng toi đã cung cấp đầy đủ các thông tin về kích thước hố thang cũng như kích thước cabin, Quý khách tham khảo chi tiết tại các bài viết sau:

- Thang máy mini tải trọng nhỏ nhất 250kg

- Cầu thang máy gia đình tải trọng 300kg

Đây là kích thước tiêu chuẩn tương ứng với từng mức tải trọng và có thể thay đổi theo thực tế? câu hỏi đặt ra là kích thước có thể làm bé hơn loại nhỏ nhất là 250kg được không? Do loại thang do Công ty TNHH Thiết bị tự động và Thang máy Vinalift là loại thang dùng thiết bị nhập còn riêng phần cabin được sản xuất riêng tại Việt Nam và theo kích thước riêng, chính vì thế theo lý thuyết thì hoàn toàn có thế làm được.

Ví dụ: Kích thước hố tiêu chuẩn của thang máy nhỏ nhất tải trọng 250kg là 1400mm x 1300mm thì được kích thước cabin là 1000mm x 800mm và kích thước cửa thang là 650mm. Trường hợp công trình của quý khách chỉ có thể để được kích thước hố bé hơn thì chúng tôi vẫn sẳn sàng đáp ứng nhưng lời khuyên là Quý khách nên cân nhắc việc có nên lắp đặt thang máy với kích thước nhỏ như thế hay không, vì khi đó cửa thang cũng sẽ bé hơn 650mm gây khó khăn cho việc ra vào, kích thước bé hơn 1000mm (rộng) x 800mm (sâu) thì chỉ có thể đi được 1 hoặc 2 người. Khi đó lợi ích thu được khi bỏ ra khoản tiền tương đối cao để mua thang máy là rất nhỏ?

Mỗi mức tải trọng sẽ yêu cầu kích thước của hố thang khác nhau, sau đây là kích thước chi tiết của các loại thang máy gia đình tương ứng với từng mức tải trọng.

2. Kích thước thang máy gia đình 200kg

Tải trọng 200kg có thể nói là loại thang máy bé nhất, với lòng cabin được thiết kế để tải được 1 hoặc 2 người.

Thông số kích thước thang máy 200kg:

Hố thang (thông thủy): 1300mm (chiều rộng) x 1100mm (chiều sâu)
Kích thước cabin: 900mm x 600mm x 2200mm
Cửa thang rộng: 600mm x 2100mm

Xin mời xem bản vẽ mặt cắt ngang qua hố thang với phương án xây hố thang dày 100mm, cột bê tông bốn góc

bản vẽ kích thước thang máy 200kg

Tham khảo thêm: Thang máy nhỏ nhất

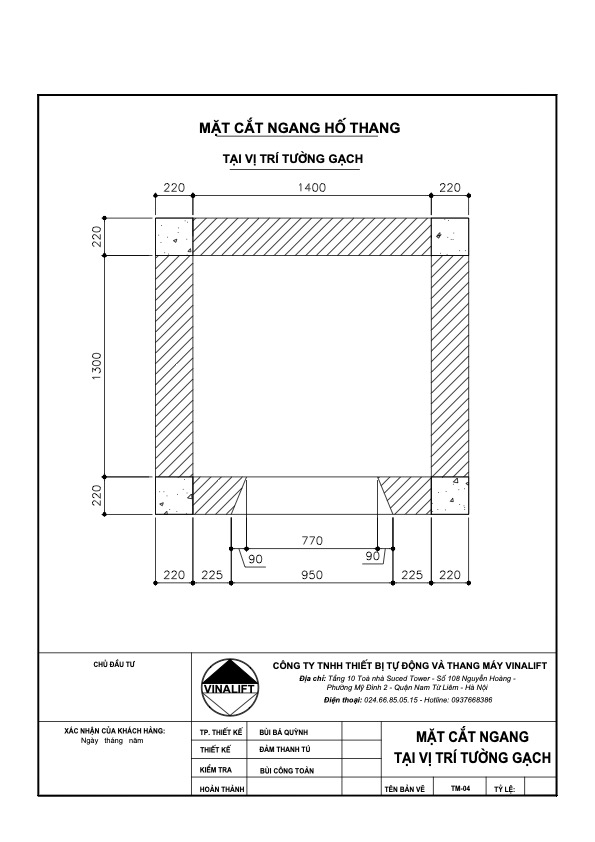

3. "Số đo" thang máy tải trọng 250kg

Dưới đây là các thông tin chi tiết về kích thước của loại thang máy gia đình tải trọng 250kg:

Kích thước của giếng thang thông thủy: 1400mm (rộng) x 1300mm (sâu)
Kích thước cabin: 1000mm x 800mm x 2200mm
Cửa thang: 650mm x 2100mm

4. Kích thước của thang máy gia đình 300kg

Thang máy 300kg (tương ứng khoảng 4 người) là một trong những loại thang phổ biến nhất dùng để lắp đặt cho gia đình, đây là mức tải trọng lý tưởng cho "quy mô dân số" trong một gia đình việt.

Các thông số kích thước của thang 300kg như sau:

Các chiều trong lòng của hố thang (phần xây dựng): 1500mm x 1400mm
Cabin: 1100mm x 900mm
Cửa thang: 700mm x 2100mm

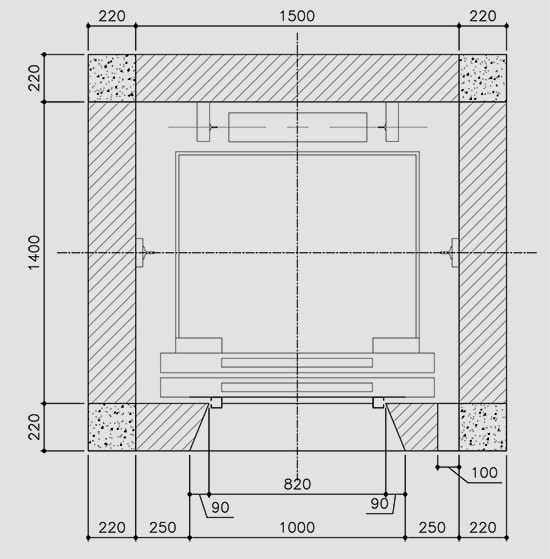

kich thuoc thang may gia dinh 300kg

5. Kích thước thang máy gia đình tiêu chuẩn 350kg

Khi chúng tôi tư vấn cho khách hàng, bao giờ cũng đề xuất loại thang máy với tải trọng 350kg vì:

Tải trọng đủ lớn để vừa phục vụ tải người, vừa chở được các đồ vật, thiết bị trong nhà như tủ lạnh, máy giặt.
Mức tải trọng 350kg giúp cho việc sử dụng thoải mái ngay cả khi 4-5 người dùng một lần.
Giá thang máy 350kg không đắt hơn các loại 300kg, 250kg và 200kg vì dùng chung thiết bị.

Vậy nên, nếu diện tích xây dựng đủ rộng thì quý khách nên thiết kế và xây dựng hố thang 350kg với thông số như sau:

Hố thang: 1500mm x 1500mm
Cabin: 1100mm x 1000mm x 2200mm
Cửa thang: 700mm x 2100mm

Bản vẽ mặt cắt ngang hố thang máy 350kg:

kich thuoc thang may gia dinh 350kg

Lưu ý:

Các kích thước trên đây được áp dụng chung cho cả hai loại thang có và không có phòng máy, OH cho thang có phòng máy 3500mm, chiều cao phòng máy 1500mm còn OH cho thang không phòng máy là 4000mm.
Chiều sâu hố PIT cho tất cả các mức tải trọng là tối thiểu 550mm.
Có 3 phương án làm hố thang: Hố khung thép, hố cột bê tông 220mm x 220mm và hố cột bê tông 110mm x 300mm (cho phương án cần tiết kiệm diện tích)

Mời xem clip hướng dẫn xây dựng hố thang:

6. Giải pháp thi công giếng thang để tối đa hóa kích thước thang cho các công trình nhà cải tạo hoặc những ngôi nhà có diện tích bé.

Với các công trình đã xây dựng từ trước và không có hố thang giờ muốn lắp thang máy vào thì phần lớn sẽ gặp khó khăn trong việc tìm vị trí để đặt thang, một là không có không gian hai là không gian bé. Vậy với các không gian bé thì ta phải tính phương án dựng khung hố thang làm sao để tối đa hóa kích thước thông thủy. Khi đó phương án dựng khung thép nên được cân nhắc sử dụng.

Với các công trình xây mới mà diện tích nhỏ thì nên làm vách tường dày 110mm hoặc dựng khung thép, 2 phương án này tuy thi công khó hơn, tốn kém chi phí hơn tuy nhiên là tối ưu kích thước nhất.
