Về mặt cấu tạo, có thể chia thang máy thành 2 phần, thứ nhất là phần cơ khí và thứ 2 là phần điện. Khi thang máy được chuyển tới công trình thì chúng ở hiện trạng là các thiết bị rời, muốn vận hành được thì cần phải qua các khâu lắp đặt gắn thiết bị vào hố thang máy (do đó thang máy muốn chạy tốt thì phần cấu tạo phải tốt và lắp đặt chuẩn).

Trong phạm vi bài viết này, chúng tôi sẽ giới thiệu về cấu tạo của loại thang máy phổ biến nhất trên thế giới hiện nay đó là thang máy vận hành theo kiểu ròng rọc, có đối trọng. Hiện loại thang máy này đang chiếm thị phần lớn nhất do phù hợp để lắp đặt từ công trình thấp tầng cho đến siêu cao ốc.

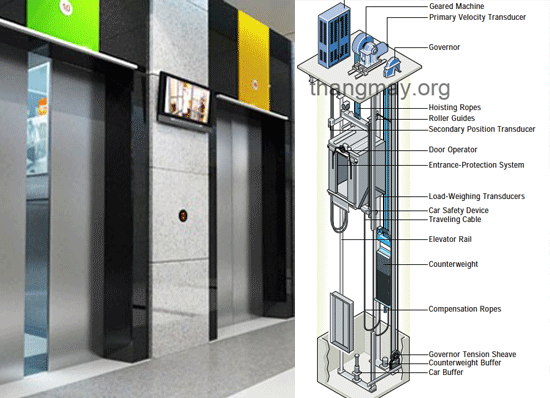

cau-tao-cua-thang-may

1. Phần cơ khí thang máy

  • Bên trong hố thang máy, phần thiết bị cơ khí trong giếng thang sẽ bao gồm:
    • Rail dẫn hướng: có rail dẫn hướng đối trọng và rail dẫn hướng cabin, thang máy chở người thông thường sẽ có một dàn rail cabin (gồm 2 rail) nhưng với những loại thang có kích thước cabin lớn (ví dụ thang máy tải ô tô) thì sẽ có 2 hoặc 3 dàn rail.
    • Đối trọng: Khối lượng đối trọng được tính toán dựa trên tự trọng của cabin thang và tải trọng của thang máy. Đối trọng có thể được làm từ bo quặng, bo gang hoặc là bo bê tông.
    • Hệ thống cabin: Cabin thang máy bao gồm phần khung, sàn cabin, nóc cabin, vách cabin (vách cabin thể thể được thiết kế từ các vật liệu như inox sọc nhuyễn, inox gương, thép phủ sơn,...)
    • Hệ thống phanh cơ khí: Phanh cơ khí có vai trò giúp cabin thang máy bám vào rail trong trường hợp thang chạy quá tốc độ thiết kế hoặc rơi tự do khi đứt cáp.
    • Cáp tải: Cáp tải thang máy gia đình cũng như các loại thang máy khác là loại cáp chuyên dùng có lõi bố tẩm dầu, do đó không cần và tuyệt đối không được bôi dầu mỡ vào cáp để tránh trường hợp bị trượt cáp.
    • Hệ thống giảm chấn, bao gồm giảm chấn đối trọng và giảm chấn cabin.
  • Cửa tầng:
    • Cửa tầng được lắp bên ngoài mỗi tầng, khi được lắp đặt chuẩn thì cửa tầng không thể tự mở và cũng không thể mở bằng tay được nếu không có chìa khóa (đây là yêu cầu rất quan trọng để đảm bảo an toàn). Cửa tầng đóng mở được là do cửa cabin điều khiển.
    • Buttong gọi tầng.
  • Trên phòng máy.
    • Hệ thống khung cơ khí bệ máy
    • Máy kéo: Với loại thang máy có phòng máy thì có thể sử dụng cả hai loại máy kéo là máy có hộp số và loại máy không hộp số còn thang không phòng máy thì bắt buộc phải sử dụng loại máy kéo không hộp số.
    • Hệ thống phanh cơ khí.
  • Hệ thống truyền động cửa tầng (đầu cửa tầng) và cửa cabin (đầu cửa cabin): Thang máy có hay bị hỏng vặt hay không, cửa thang khi đóng mở có êm ái, chắc chắn hay không phần lớn là do chất lượng đầu cửa. Hiện có hai loại một là đầu cửa nhập khẩu và hai là loại sản xuất trong nước, đầu cửa nhập khẩu có chất lượng tốt hơn nhiều so với loại hàng nội địa, hiện Công ty Thang máy Gia Định đang sử dụng đầu cửa nhập.

Với loại thang máy nhập khẩu nguyên chiếc thì phần cơ khí được sản xuất ở nước ngoài, còn thang máy nội địa (thang máy gia đình liên doanh) thì phần cơ khí chủ yếu được gia công ở trong nước (trừ rail dẫn hướng, cáp tải), với các công ty thang máy lớn sử dụng máy móc hiện đại thì chất lượng sản xuất hiện không kém gì hàng nhập khẩu mà giá thành cực kỳ phải chăng.

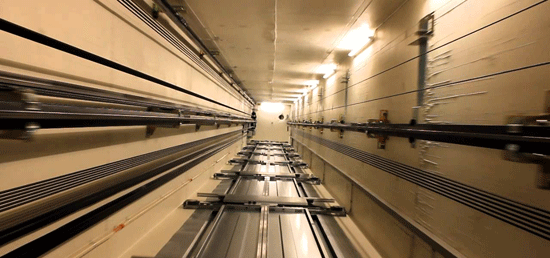

ben-trong-ho-cau-thang-may

2. Phần điện thang máy

  • Phần điện bên trong hố thang máy, gồm:
    • Cáp tín hiệu: Cáp tín hiệu được đấu nối từ tủ điện trên phòng máy xuống hộp điều khiển được lắp trên nóc cabin.
    • Hộp điều khiển trên nóc cabin.
    • Hệ thống điện chiếu sáng dọc hố thang máy.
    • Hệ thống các công tắc giới hạn hành trình.
  • Trên phòng máy:

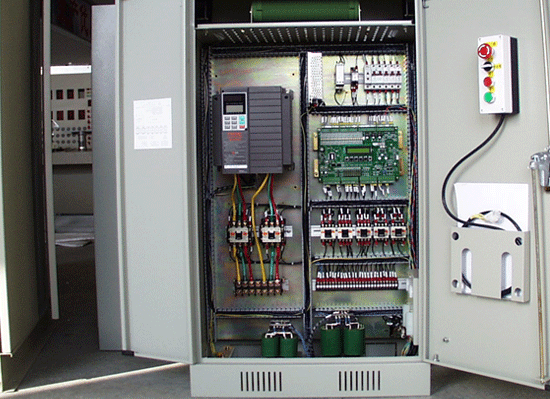

    • Tủ điều khiển: Là trung tâm điều khiển mọi hoạt động của một chiếc cầu thang máy bao gồm vỏ tủ, hệ thống relay, contactor, điều khiển tín hiệu (PLC hoặc bo vi xử lý), điều khiển tốc độ (biến tần), các bo mạch trung gian.
    • Hai thiết bị quan trọng nhất của một tủ điều khiển thang máy đó là: Điều khiển tín hiệu và điều khiển tốc độ, hiện nay thang máy do Công ty TNHH Thiết bị tự động và Thang máy Vinalift cung cấp đều sử dụng các thiết bị chính hãng của các hãng sản xuất thang máy nổi tiếng thế giới như Mitsubishi, Fuji,..
  • Hệ thống cứu hộ tự động: Đây là thiết bị rất quan trọng đối với loại thang máy chở người, nó sẽ giúp người ta không bị kẹt trong thang máy khi mất điện đột ngột. Hệ thống cứu hộ tự động hoạt động dựa trên nguồn dự phòng từ UPS hoặc bình ác quy.

Từ thông tin về cấu tạo thang máy trên đây thì ta thấy rằng để một chiếc thang máy hoạt động tốt, ổn định, có tính thẩm mỹ cao thì yêu cầu các phần cơ khí phải được sản xuất chính xác, sắc nét, chắc chắn và phần điện phải sử dụng các thiết bị tốt, có nguồn gốc và xuất xứ rõ ràng.

tu-dieu-khien-thang-may

Công ty TNHH Thiết bị tự động và Thang máy Vinalift tự hào là một trong số ít các công ty có nhà máy sản xuất quy mô lớn, với máy móc và trang thiết bị hiện đại cùng đội ngũ kỹ thuật viên có kinh nghiệm, các thang máy tải khách, thang máy dùng cho nhà ở gia đình, thang máy tải hàng,...mang thương hiệu GDE luôn đảm bảo các tiêu chí cao nhất và chất lượng và thẩm mỹ.

Khi cần tư vấn thang máy, Quý khách hàng vui lòng liên hệ theo hotline: 0937.66.83.86 hoặc các văn phòng gần nhất để chúng tôi hỗ trợ (24/7). Sự hài lòng của mọi khách hàng luôn là tiêu chí phục vụ hàng đầu của chúng tôi.
