Kích thước của cabin thang máy (kích thước lọt lòng) bao giờ cũng nhỏ hơn kích thước hố thang bởi vì với một diện tích nhất định của giếng thang thì sau khi trừ không gian kỹ thuật thì mới ra được diện tích sự dụng của thang máy. Không gian kỹ thuật đó là gì, hãy cùng tìm hiểu ngay sau đây nhé!

Để dễ hình dung, xin mời xem qua bản vẽ thiết kế mặt cắt ngang củ hố thang máy gia đình tải trọng 350kg sau đây.

kich thuoc trong long cabin thang may

Chú thích: Phần màu vàng nhạt là không gian cho các chi tiết kỹ thuật và phần màu xanh là diện tích sử dụng của thang máy.

Chúng ta sẽ tìm hiểu chi tiết từng phần, chúng ta sẽ chia thành hai phần: Phần theo hướng nằm ngang và phần theo hướng chiều sâu (từ phía trước ra phía sau).

Theo hướng nằm ngang

Một lần nữa xem lại bản vẽ thiết kế phía trên, ta thấy chiều ngang hố thang máy thông thủy là 1500mm nhưng chiều ngang cabin chỉ còn lại 1100mm. Vậy 400mm đã đi đâu?

  • Phần diện tích dành cho rail dẫn hướng cabin.
  • Phần diện tích dành cho chiều dầy của vách cabin thang máy
  • Phần dành cho sai số xây dựng (từ 2 đến 3cm)

Vậy nên nếu Quý khách muốn chiều ngang cabin sử dụng sau này là A cm thì chiều ngang hố thang hoàn thiện phải đạt A + 400mm (ít nhất là A + 350mm).

Theo hướng từ phía trước ra phía sau của hố

Cũng thì hình ảnh thiết kế mặt cắt ngang giếng thang máy phía trên, chiều sâu hố thang là 1500mm nhưng kích thước cabin thang máy còn lại chỉ là 1000mm, tức là mất 500mm dành cho việc lắp đặt thêm các thiết bị kỹ thuật khác bao gồm:

  • Chiều dày của cửa tầng
  • Chiều dày của lớp cửa cabin
  • Chiều dày của đố cửa cabin
  • Khe hở an toàn giữa cửa cabin và cửa tầng. Theo tiêu chuẩn an toàn của Tiêu chuẩn an toàn Việt Nam thì khoảng cách giữa một vật cố định (là cửa tầng) và một vật chuyển động (là cửa cabin) phải đạt 3mm.
  • Diện tích dành cho việc lắp đặt đối trọng
  • Phần kích thước dành cho sai số xây dựng

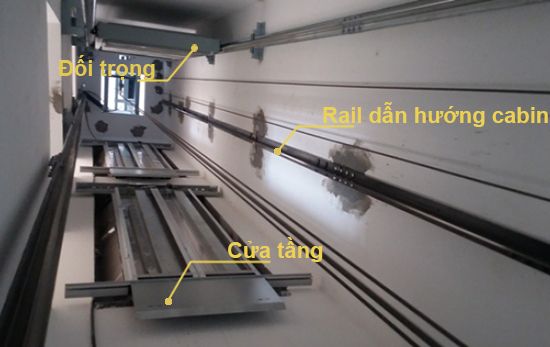

trong long ho thang may

Có một số loại thang máy gia đình không có đối trọng như thang thủy lực, thang máy trục vít, thang máy dùng động cơ tang trống (giống như tời) - thang máy gia đình Mitsubishi nhập khẩu, thì với một kích thước hố thang sẽ cho cabin lớn hơn. Tuy nhiên các loại thang máy này giá rất cao nên chưa tiếp cận được với đại đa số khách hàng tư nhân.

Thế nên loại thang máy gia đình có đối trọng vẫn đang là dạng thang phổ biến nhất (có cả loại nhập khẩu và loại thang máy liên doanh sản xuất cabin trong nước) với đa dạnh về kích thước, mẫu mã và giá thành. Hơn thế nữa do tính phổ biến cao nên cũng rất dễ sửa chữa và thay thế thiết bị - một điểm rất quan trọng ảnh hưởng nhiều tới quyết định mua thang của khách hàng.

Với những thông tin mà chúng tôi đã cung cấp phía trên thiết nghĩ Quý khách đã biết tại sao diện tích sử dụng của cabin thang máy lại nhỏ hơn nhiều so với diện tích hố thang thông thủy. Từ đó sẽ giúp tránh những sự lầm lẫn giữa hai khái niệm kích thước cabin thang máy và kích thước hố thang.

Nếu công trình nhà Quý khách có diện tích xây dựng hạn chế mà muốn xây cao tầng và có lắp thang máy thì xin hãy tham khảo thêm bài viết: Các cách tiết kiệm diện tích thang máy để có được giải pháp tối ưu nhất.

Mọi thắc mắc hoặc yêu cầu tư vấn, vui lòng liên hệ với chúng tôi theo số điện thoại hotline: 0937.66.83.86, chúng tôi sẽ giải đáp 24/7 với sự nhiệt tình và chu đáo cao nhất dù Quý khách có mua và sử dụng sản phẩm của chúng tôi hay không.
