04 điều kiến trúc sư cần nắm được khi thiết kế thang máy cho tòa nhà

Khi kiến trúc sư thiết kế bản vẽ xây dựng một tòa nhà hay một gia đình thì bên cạnh các yêu cầu khác về công năng mà chủ đầu tư đưa ra thì một hạng mục vô cùng quan trọng, là huyết mạch của công trình đó chính là hệ thống thang máy. Dưới đây là 04 điều mà bên thiết kế cần phải nắm được khi tiến hàng triển khai bản vẽ.

1. Cần hiểu rõ đặc thù công trình

Mỗi công trình có những yêu cầu khác nhau về hệ thống thang máy, ví dụ như:

Tòa khách sạn cao cấp thì bên cạnh nội thất đẹp thì thang máy cần phải có tốc độ cao, cửa thang và kích thước cabin đủ rộng để vừa xe đẩy hành lý.
Bệnh viện nên có thang máy dành cho bệnh nhân riêng (lưu ý thang tải bệnh có kích thước đặc thù để tải được băng ca), thang dành cho nhân viên đội ngũ y bác sỹ riêng.
Thang máy cho tòa nhà văn phòng phải có tốc độ cao, cabin đủ rộng để đảm bảo lưu thông tốt trong những giờ cao điểm. Số lượng thang máy cần phải tính toán dựa trên cơ sở diện tích sàn, số tầng và hạng của tòa nhà.
Thang máy gia đình cũng có những yêu cầu riêng như không cần tốc độ cao, tải trọng bé.

mat cat ngang mong ho thang may min

Thế nên trước khi bắt đầu triển khai bản vẽ thiết kế thì kiến trúc sư cần phải biết rõ đặc thù cũng như yêu cầu từ phía chủ đầu tư đặt ra để tránh phải chỉnh sử, mất thời gian của cả đôi bên. Một số vấn đề cần xác định như:

Tòa nhà dự kiến có bao nhiêu người
Có các địa điểm tập trung đông người như tầng trung tâm thương mại, nhà hàng hay không?
Có hay dùng thang để chuyển các đồ vật cồng kềnh không?
Có cần thiết kế thang máy cho phù hợp với người khuyết tật, người dùng xe lăn sử dụng?

2. Nắm được suất đầu tư dành cho hạng mục thang máy

Mỗi loại thang, mỗi thương hiệu có giá thành khác nhau và cũng có những yêu cầu khác nhau về kích thước hố thang, thế nên người thiết kế cần phải biết được chủ đầu tư định dành bao nhiêu tiền cho thang máy.

Ví dụ: Một ngôi nhà ở gia đình, khi thiết kế kiến trúc sư tham khảo và áp kích thước của loại thang máy trục vít hay thủy lực nhập khẩu cho bản vẽ xây dựng, tuy nhiên loại thang lại có giá tương đối cao (tham khảo giá các loại thang máy gia đình) và kích thước lại rất đặc biệt. Sau đó, vì điều kinh tế không cho phép, chủ nhà chỉ có thể lắp loại thang liên doanh, mà thang liên doanh lại không vừa kích thước trên.

3. Triển khai càng sớm càng tốt

Trong quá trình thiết kế sẽ có rất nhiều phát sinh, có những thay đổi không lường trước từ phía chủ đầu tư thế nên việc tiến hành bắt tay vào việc ngay khi có thể sẽ giúp bạn có thời gian điều chỉnh bản vẽ cho sát với thực tế.

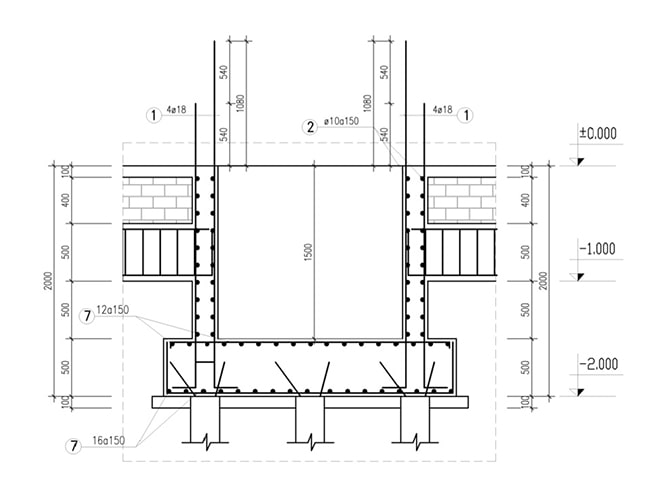

mat cat doc mong ho pit min

Ngoài ra, cũng cần đôn đốc chủ nhà chốt sớm loại thang sẽ sử dụng. Khi đó phía đơn vị bán và lắp đặt thang máy sẽ có trách nhiệm cung cấp bản vẽ thiết kế hố thang chi tiết và chính xác nhất. Từ đó kiến trúc sư chỉ việc lấy bản vẽ thang máy áp vào bản vẽ công trình.

Có thể tham khảo thêm: File autocad bản vẽ thiết kế thang máy

4. Luôn cập nhật các quy định tiêu chuẩn về thang máy.

Ở Việt Nam, tất cả các thang máy trước khi được đưa vào vận hành đều phải được kiểm định an toàn bởi cơ quan có thẩm quyền.

Các loại thang máy có những quy định, tiêu chuẩn riêng. Do đó, kiến trúc sư cần nắm được và liên tục cập nhật những thông tin mới nhất.

6 Tiêu chuẩn về thang máy cần biết

TCVN 5744: 1993 Thang máy – Yêu cầu an toàn trong lắp đặt và sử dụng1. TCVN 5744: 1993 Thang máy – Yêu cầu an toàn trong lắp đặt và sử dụng
TCVN 5866: 1995 Thang máy – Cơ cấu an toàn cơ khí.
TCVN 6904: 2001 Thang máy điện – Phương pháp thử các yêu cầu an toàn về cấu tạo và lắp đặt.
TCVN 6905: 2001 Thang máy thuỷ lực – Phương pháp thử các yêu cầu an toàn về cấu tạo và lắp đặt.
TCVN 6396-28:2013 Yêu cầu an toàn về cấu tạo và lắp đặt thang máy.
Quy chuẩn thang máy gia đình TCVN 6395:2008.
